电磁阀410M型

独具特色的专利技术使400系列阀门成为本领域的领先产品。特殊设计的隔膜驱动执行机构具有结构简单,可靠

独具特色的专利技术使400系列阀门成为本领域的领先产品。特殊设计的隔膜驱动执行机构具有结构简单,可靠性高,性能优良的特点。优良的结构设计保证其适合各种工况,隔膜在不均匀压力下......
咨询热线:13810568212
产品介绍

电磁阀410M型

独具特色的专利技术使400系列阀门成为本领域的领先产品。特殊设计的隔膜驱动执行机构具有结构简单,可靠性高,性能优良的特点。优良的结构设计保证其适合各种工况,隔膜在不均匀压力下也可保持稳定的平衡,确保不变形。
以色列伯尔梅特是世界公认的水管理系统控制阀门最著名的供应商。410M型电磁控制阀工作状态平稳, 没有震荡噪声以及开关时的压力波动。无论打开或关闭状态,压力平衡完美支撑。密封紧闭,工作压力为0.5~16公斤,适用压力范围广。适用于各种系统流量和压力范围。开盖维护简便,无需从管线拆除阀门。
口径:3/4”、 1”、1.5”、 2”、3”、4”、6”、8”、10”、12”、16”。
接口标准:1.5-4英寸NPT、BSPT内螺纹或1.5-16英寸各种标准法兰。

2. 设计安装

1.      在装配阀门的管道周围留出足够的工作空间以备调试和将来的维护。
2.      安装前应该彻底冲洗管道内以去除任何泥土、铁屑、瓦砾等。忽视这一步将会导致阀门失灵。
3.      为方便日后维护,在阀门两端安装隔离阀。
4.      将阀门安装于管道或支管时,必须使阀体内水流的实际方向与阀体上所铸的箭头方向一致。
5.        安装完毕以后,仔细地检查、修护任何损坏的附件、管道或接口。

3.工作原理

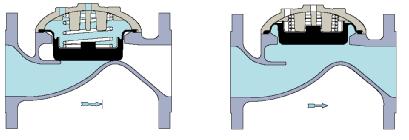

410M型电磁控制阀根据控制信号打开电磁头,使信号管中的水通过电磁阀进入阀门上腔,上腔注水后阀门关闭。电磁阀关闭时,上腔排水,阀门开启,常闭电磁阀相反作用。

4. 维护

1.         在按照下述步骤进行维修时,如发现任何异常情况,请参看 “故障排除”。
2.         根据当地检测、测试和维护标准进行维护。

4.1 季度检修

1.      检查系统是否正常。
2.      检查主阀、导阀、配件、配管和接头是否完好,无损坏和渗漏。

4.2 年度检修测试

1.      完成季度检修。
2.      检查并清洗控制控制管路和配件(过滤器、引压管等),保证控制管路无阻塞。注:可根据实际水质情况确定检修清洗时间间隔,清洗时间间隔可大于1年。
3.      卸下阀盖,检查主阀阀座气蚀状况。
注:应根据实际工况确定检修时间间隔,第一次检查时间可定为2-3年。
主阀:
按照流体力学原理设计的伯尔梅特400系列液力控制、隔膜驱动阀门,有球型和角型两种阀体结构。宽体式阀体结构,无支撑肋,结构简单可靠;符合流体力学原理,水头损失更低,具备优异的抗气蚀能力。
工厂标准化生产的辐射式自平衡传动隔膜,圆形结构使隔膜受力均匀,能够平稳、精确地控制阀门动作。可在线维护。

压力等级:
ISO 16 (同一隔膜适用于0.5——16kg/m2压力范围)

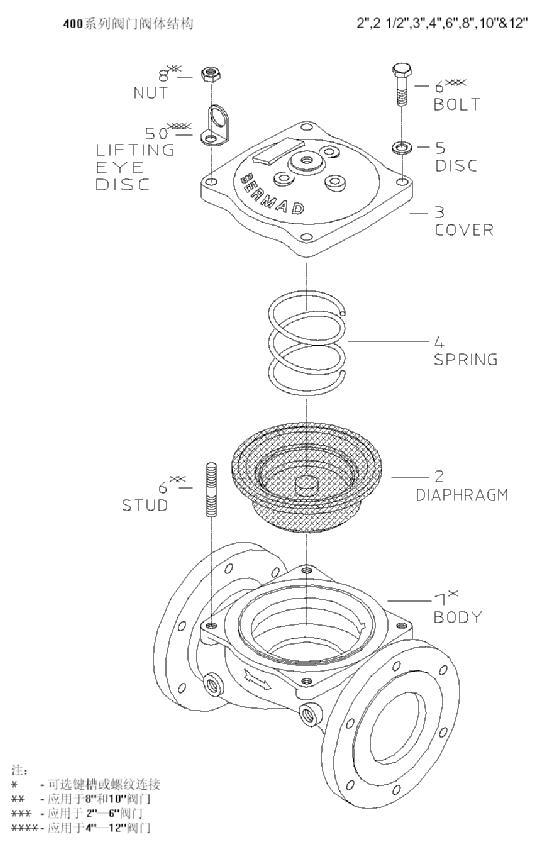

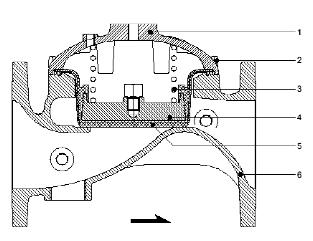

阀门配件:
 1、阀盖
2、螺栓
3、不锈钢弹簧
4、隔膜
5、支撑龙骨
6、主阀体

材料:
阀体和阀盖:
标准材料:球墨铸铁ASTM A536 级别 65-45-12
          铸钢ASTM-A-216-WCB
          海用青铜ASTM B-61
          NAB(镍、铝和青铜合金) ASTM B-148 C-95800
          不锈钢 AISI 316
内部材质:
标准材料:不锈钢和铸铁
          不锈钢 AISI 316
          NAB ASTM B-148 C-95800
          镍基合金 C-276
涂层:
标准:Polyester red-RAL 3000
任选:High-built Epoxy FB with UV protection


注:伯尔梅特公司保留不经事先通知,改变阀门尺寸重量等技术数据的权利。
